Bruce Baker Amps: AX84 P1

2008. Az első projektem - My first project

Az alábbiakban részletes leírás található ennek a kifejezetten kezdőknek ajánlott projektről. Még elméleti ismereteket is szívhat magába, akit ez érdekel.

My first project was an AX84 P1 in 2008.

Az anyagban található kapcsolási rajzot kissé módosíottam, mivel a lehető legalacsonyabb költséggel akartam az erősítőt megépíteni, ezért szerettem volna felhasználni egy öreg rádió hálózati trafóját és egyenirányító csövét. A rádiót, egy 50-es években gyártott R646N "Velence" típusút, a padláson találtam, mikor beköltöztünk a házunkba.

Mivel így ingyen megvoltak az erősítő legdrágább alkatrészeinek számító trafók, az egész kijött kb. 9000 forintból. A többi alkatrészt szinte fillérekért vettem a Conrad-ban és a Lomex-ben (amennyire olcsó, annyira nem csúcsminőség, de akkor még az előbbi volt a cél), iletve a két csövet a Csőbarlang-ban.

5 Wattos teljesítménye ellenére a 100 Wattos tranzisztoros Marshall erősítőm hangszórójával használva teljesen jól átmegy a hangja a zenekaron. Alább még néhány kép a készítés folyamatáról.

The schematic of the AX84 Project has been modified slightly to match the power transformer and the rectifier tube that were taken from an old tube radio I found in the attic after we moved in our house. It was an R646N "Velence" made in Hungary about the end of the 50's.

Since the most expensive parts in a tube amp are the transformers, the whole project ended at about 9000 HUF (~$52 in 2008). I had to buy only new resistors, capacitors, pots, tubes and some hardware.

I used it with the loudspeaker of my Marshall solid state amp. In spite of its 5W power it is loud enough when played in the band.

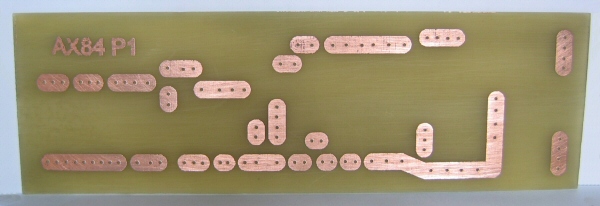

Here are some more pictures of the build.
